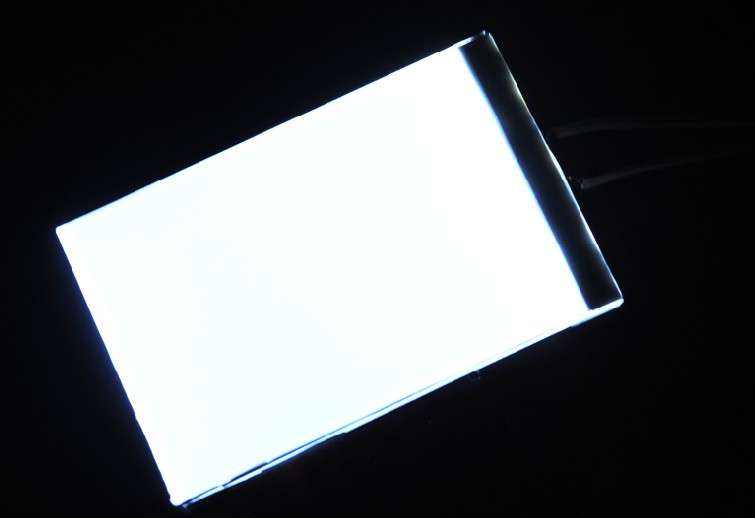

大家都知道我們lcd顯示屏主要是靠lcd背光進行發光的，而lcd背光是lcd顯示屏中的重要組成部分，大家知道lcd背光是怎么來的嗎？是由哪些零部件組成而來，又是如何進行組裝，最后作為重要組件組裝到lcd顯示屏上面，今天我們就來說說lcd背光的組裝工序。

一、lcd背光的重要組成部分

lcd背光的重要組成部分包括了導光板(Light Guide Plate)、LED 背光燈、增光片(BEF、棱鏡片)、膠框(housing)、反射片(Reflector) 擴散片(Diffuser)和黑白膠(CurtainTape)等。而這其中最重要的要數LED 背光燈，燈的數量可以直接決定lcd顯示屏的亮度，當然也要看lcd顯示屏的結構能裝多少顆燈。

二、lcd背光的組裝工序

lcd背光的組裝工序流程是將 LED背光燈進行焊接并制作膠框組件，將導光板放入膠框組件中完成膠框半成品制作，再將反射片放入下鐵框，將下鐵框與膠框半成品組裝為一體，組裝完成后在上下兩側分別貼附擴散片、增光片，完成背光模組(BLU)組裝工序。

一個完整的lcd模組包括了lcd面板、IC、FPC還有就是lcd背光，通過將他們一一進行組裝，最終成為一個成品的lcd顯示屏，并且可以通過貼合觸摸屏的方式組成lcd總成，運用在各行各業的終端設備上。
